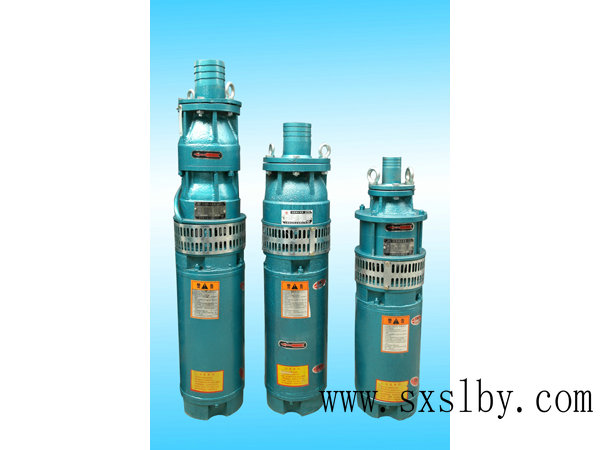

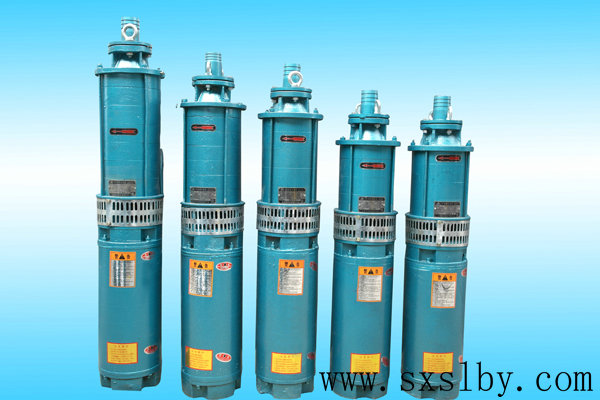

產品結構特征：
1、潛水電泵裝置由水泵、電動機、輸水管、防水電纜和控制開關五大部分組成。水泵葉輪萬為單吸離心式、導流殼為空間導葉。
2、潛水電動機采用充水濕式結構、內腔充滿清水，主要用于干電機冷卻及軸承潤滑。在運轉過程中由于溫度變化，引起電機內腔充水壓力變化時，由電機下滑調壓裝置自動調節。
3、為防止泥沙浸入電機，在電機軸上端裝有甩砂器和骨架油封，組成了防砂機 構，整個電機系密封結構。
4、電機上端連接座設有注水孔及排氣孔，下端底座有放水孔。
5、電機軸下部裝有止推軸承及推力盤，主要承受水泵的剩余軸向力和電機轉子的自重。
6、電機的定子繞組采用耐水電磁線，有良好的絕緣和耐水性能
使用條件：
（1）、電源要求：
a、額定頻率為50HZ，額定電壓為380V（660V）允差值為±5%的三相交流電源（用戶電壓為660V時需要說明）。
b、變壓器負載功率不應超過其容量的75%。
c、變壓器距井較遠時，應考慮輸電線的線壓降，對于功率大與45kw的電動機，要求變壓器到井口距離不超過20米，大于20米時，要求輸電線規格比配套電纜大兩個等級，并考慮線壓降。
（2）、水質要求：
a、水中的固體物含量（質量比）不大于0.01%。
b、水的PH值6.5-8.5范圍內。
c、水的溫度不高于20℃.
d、硫化氫的含量不大于1.5mg/L
e、氯離子的含量不大于400mg/L。
f、不含有油類。
（3）、井的涌水量應能滿足水泵的出水量和連續運轉。
（4）、井筒應正直，不存在妨礙水泵下井的物體或井管錯開。
（5）、水泵進水口必須在動水位1M以下，但潛水深度不得超過70M，電動機下端距井底不少于3Ｍ。
|
